Hangi Hadde Hangi Uygulama İçin Daha Uygundur?
Tel çekme prosesinde kullanılan tel çekme haddesi (Wire Drawing Die), üretim kalitesi, çekme kuvveti, enerji tüketimi, tel yüzeyi ve takım ömrü üzerinde doğrudan etkiye sahiptir. Doğru hadde seçimi yalnızca üretim maliyetlerini azaltmakla kalmaz, aynı zamanda tel kopmalarını önleyerek üretim verimliliğini artırır.
Günümüzde tel ve kablo sektöründe en yaygın kullanılan üç farklı tel çekme haddesi tipi bulunmaktadır:
• Tungsten Karbür (TC) Haddeler
• Polikristalin Elmas (PCD) Haddeler
• Doğal Elmas (ND) Haddeler
Her hadde tipi farklı tel çapları, üretim hızları ve malzeme türleri için geliştirilmiştir. Bu nedenle tek bir hadde tipi her uygulama için en iyi çözüm değildir.
Bu teknik rehberde PCD, ND ve TC haddeler; kullanım alanları, avantajları, dezavantajları, maliyetleri, kullanım ömürleri ve performans kriterleri açısından ayrıntılı olarak karşılaştırılmaktadır. Ayrıca hangi tel çekme uygulamasında hangi hadde tipinin tercih edilmesi gerektiğini örneklerle açıklıyoruz.
Bu Rehberde Neler Bulacaksınız?
✔ Tel çekme haddesi nedir?
✔ Tel çekme haddesinin çalışma prensibi
✔ PCD hadde nedir?
✔ Natural Diamond (ND) hadde nedir?
✔ Tungsten Carbide (TC) hadde nedir?
✔ PCD, ND ve TC haddelerin teknik karşılaştırması
✔ Hangi tel çapında hangi hadde kullanılmalıdır?
✔ Hangi malzeme için hangi hadde daha uygundur?
✔ Tel çekme maliyetini düşürmenin yolları
✔ Sık sorulan sorular
Tel Çekme Haddesi (Wire Drawing Die) Nedir?
Tel çekme haddesi (Wire Drawing Die), metal telin belirli bir çap küçültme oranıyla çekilmesini sağlayan yüksek hassasiyetli bir takım elemanıdır. Bakır, alüminyum, çelik ve alaşımlı tellerin üretiminde kullanılan bu ekipman; telin çapını küçültürken yüzey kalitesini, mekanik özelliklerini ve üretim verimliliğini doğrudan etkiler.
Bir tel çekme hattında tel, belirli bir hızla dönen çekme tamburu tarafından çekilirken hadde içerisindeki yaklaşma açısı (Approach Angle), bearing bölgesi ve çıkış geometrisi boyunca kontrollü şekilde şekillendirilir. Bu süreçte oluşan sürtünme, çekme kuvveti ve sıcaklık artışı; doğru hadde seçimini kritik hale getirir.
Yanlış hadde tipi seçildiğinde aşağıdaki problemler ortaya çıkabilir:
• Tel kopmaları
• Yüksek enerji tüketimi
• Düşük yüzey kalitesi
• Düzensiz tel çapı
• Kısa hadde ömrü
• Üretim hızında düşüş
Bu nedenle tel çapı, üretim hızı, çekilecek malzeme ve hedeflenen yüzey kalitesi dikkate alınarak uygun tel çekme haddesi seçilmelidir.

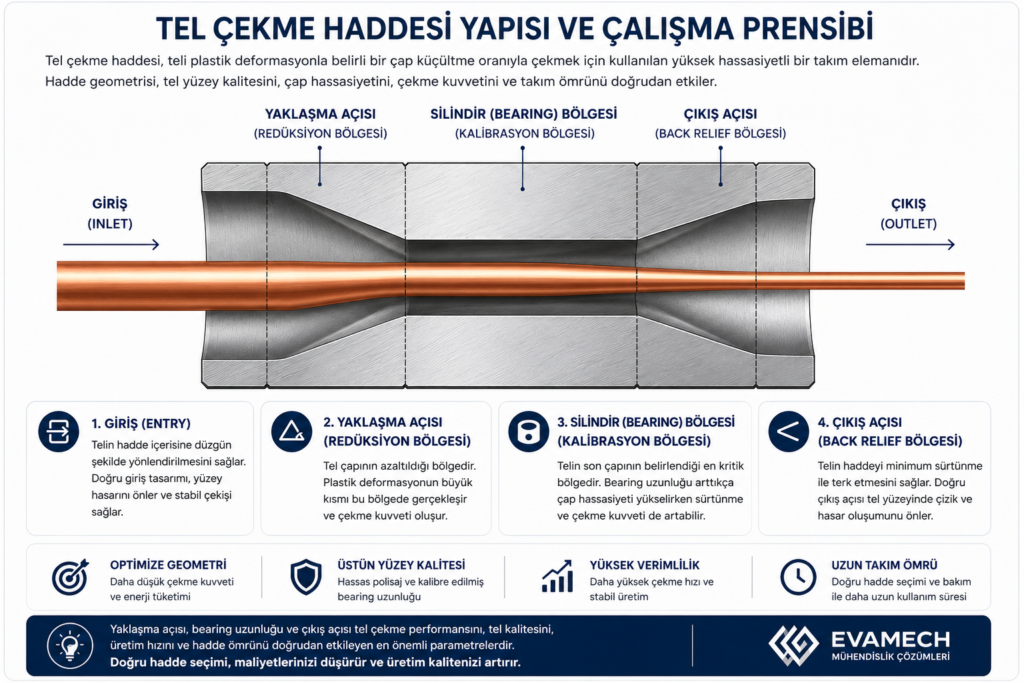

Tel Çekme Haddesi Nasıl Çalışır?
1. Giriş Bölgesi (Entry)
Telin hadde içerisine düzgün şekilde yönlendirilmesini sağlar.
2. Yaklaşma Açısı (Approach Angle)
Asıl plastik deformasyon bu bölgede gerçekleşir. Tel çapı küçülür ve çekme kuvveti oluşur.
3. Silindir (Bearing) Bölgesi
Telin son çapını belirleyen en kritik bölgedir. Silindir (Bearing) uzunluğu arttıkça çap hassasiyeti yükselirken sürtünme de artabilir.
4. Çıkış Bölgesi (Back Relief)
Telin haddeyi minimum sürtünmeyle terk etmesini sağlar.
Bu dört bölümün geometrisi tel çekme performansını, yüzey kalitesini ve hadde ömrünü doğrudan etkiler.
Teknik Karşılaştırma Tablosu
| Özellik | TC | PCD | ND |
| Kullanım Alanı | Kalın tel | Genel amaç | Ultra ince tel |
| Bakır Tel | ⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| Alüminyum Tel | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐ |
| Çelik Tel | ⭐⭐⭐⭐ | ⭐⭐⭐ | ⭐ |
| Üretim Hızı | ⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| Yüzey Kalitesi | ⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| Hadde Ömrü | ⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| Sürtünme | Orta | Düşük | En Düşük |
| Yeniden İşleme | ✔ | ✔ | ✔ |
| Maliyet | Düşük | Orta | Yüksek |
Hangi Tel Çekme Haddesini Kullanmalıyım?
Doğal Elmas (ND) Haddeler
Ultra ince bakır teller için geliştirilmiş yüksek performanslı çözümlerdir.
✔ Maksimum aşınma direnci
✔ En uzun hadde ömrü
✔ Çok düşük sürtünme
✔ İnce bakır tel üretimi
✔ En yüksek yüzey kalitesi
PCD Haddeler
Tel ve kablo sektöründe en yaygın kullanılan profesyonel tel çekme haddeleridir.
✔ Genel amaçlı kullanım
✔ Bakır tel üretimi
✔ Çelik tel üretimi
✔ Alüminyum tel üretimi
✔ Uzun servis ömrü
✔ Düşük toplam sahip olma maliyeti
Tungsten Karbür (TC) Haddeler
Büyük çaplı teller ve ekonomik üretim için ideal çözümdür.
✔ Kalın çaplı teller
✔ Alüminyum uygulamaları
✔ Düşük yatırım maliyeti
✔ Kolay yeniden işleme
✔ Ekonomik kullanım
Tel Çekme Haddesi Seçim Rehberi
| Üretim Tipi | Tavsiye Edilen Hadde |
| Bakır tel 8 mm → 1 mm | PCD |
| Bakır tel 1 mm → 0,5 mm | PCD |
| Bakır tel 0.50 mm altı | ND |
| Alüminyum tel | TC veya PCD |
| Çelik tel | TC veya PCD |
| Yüksek hızlı üretim | PCD |
| Ultra ince tel | ND |
| Düşük maliyetli üretim | TC |
Yanlış Hadde Seçiminin Sonuçları
❌ Tel kopmaları
❌ Yüksek enerji tüketimi
❌ Düşük üretim hızı
❌ Kısa takım ömrü
❌ Çap dalgalanması
❌ Yüzey hataları
PCD Haddeler
PCD (Polycrystalline Diamond) tel çekme haddeleri, bakır ve alüminyum tel üretiminde en yaygın kullanılan profesyonel hadde tipidir. Düşük sürtünme katsayısı sayesinde yüksek üretim hızlarına ulaşılabilir ve uzun servis ömrü sunar. Özellikle orta ve ince tel çaplarında üretim yapan firmalar için yüksek performanslı bir çözümdür. PCD haddeler yeniden polisaj yapılabildiğinden toplam sahip olma maliyetini de düşürür.
İdeal kullanım alanı: Bakır tel üretimi, genel amaçlı tel çekme, yüksek hızlı üretim.
Doğal Elmas (ND) Haddeler
Doğal Elmas (Natural Diamond – ND) tel çekme haddeleri, özellikle çok ince çaplı bakır tellerin üretimi için geliştirilen en yüksek performanslı hadde tipidir. Doğal elmasın son derece düşük sürtünme katsayısı sayesinde tel yüzeyinde mükemmel pürüzsüzlük elde edilirken, çekme kuvveti ve enerji tüketimi de minimum seviyeye iner. Bu özellikleri sayesinde elektronik, haberleşme kabloları, emaye tel ve mikro tel üretimi gibi yüksek hassasiyet gerektiren uygulamalarda tercih edilir. Doğru kullanım ve düzenli bakım ile ND haddeler üstün yüzey kalitesi, uzun servis ömrü ve yüksek üretim verimliliği sağlayarak kritik üretim proseslerinde en güvenilir çözümlerden biridir.
İdeal kullanım alanı: Ultra ince bakır tel, emaye tel, elektronik ve haberleşme kabloları.
Tungsten Karbür (TC) Haddeler
Tungsten Karbür (Tungsten Carbide – TC) tel çekme haddeleri, sağlam yapısı ve ekonomik maliyeti sayesinde özellikle kalın çaplı tel üretiminde yaygın olarak kullanılan bir hadde çözümüdür. Darbelere karşı yüksek mekanik dayanımı sayesinde bakır, alüminyum ve çelik tel üretiminde güvenilir performans sunar. Büyük çaplı tellerde uzun yıllardır tercih edilen TC haddeler, gerektiğinde yeniden işlenebilmesi ve bakım maliyetlerinin düşük olması nedeniyle yatırım maliyetini azaltır. Çok yüksek hızlarda veya ultra ince tel üretiminde PCD ve ND haddeler kadar yüksek performans göstermese de, sağlamlığı, uygun maliyeti ve geniş kullanım alanı sayesinde tel ve kablo sektöründe önemli bir yer tutmaktadır.
İdeal kullanım alanı: Kalın çaplı bakır, alüminyum ve çelik tel üretimi, ekonomik ve dayanıklı uygulamalar.
Doğru Tel Çekme Haddesini Birlikte Seçelim
Yanlış tel çekme haddesi seçimi; yüksek enerji tüketimi, kısa takım ömrü, tel kopmaları ve üretim kayıplarına neden olabilir.
Evamech Mühendislik olarak uygulamanıza en uygun PCD, ND ve TC tel çekme haddesini belirlemeniz için teknik danışmanlık sağlıyor, doğru ürün seçimi konusunda destek veriyoruz.
İster yeni bir üretim hattı kuruyor olun, ister mevcut prosesinizi optimize etmek isteyin; mühendislik ekibimiz tel çapınıza, üretim hızınıza ve malzeme tipinize göre en uygun çözümü belirlemenize yardımcı olur.
